Power & Temperature Cycling
장비소개전원& 온도사이클 시험
HITACHI / EC-25EXTH
기술 소개
전자제품에 전원이 인가된 상태로 사용중, 저온과 고온 환경에 대한 영향을 평가하는 항목
기술 적용
전력반도체와 같이 제품 동작 자체만으로 발열이 문제가 되는 제품들은 온도사이클과 더불어 동작에 대한 요소를 함께 평가해서 Worst case에 대한 동작 신뢰성을 평가합니다.
장비
전원 & 온도사이클 시험 (Power & Temperature Cycling)
-
시험소개
-
챔버는 일반적인 온도사이클전용 장비와 동일하며 다만, 제품에 규정된 전압, 전류를 공급할 수 있는 전원장치 조합하여 본 시험에 사용합니다. 챔버는 고온과저온 그리고 일정한 온도변화소도를 규정해서 온도 profile을 만들고, 전원장치는 5분 On, 5분 Off 하면서 스트레스를 더욱 강조합니다.

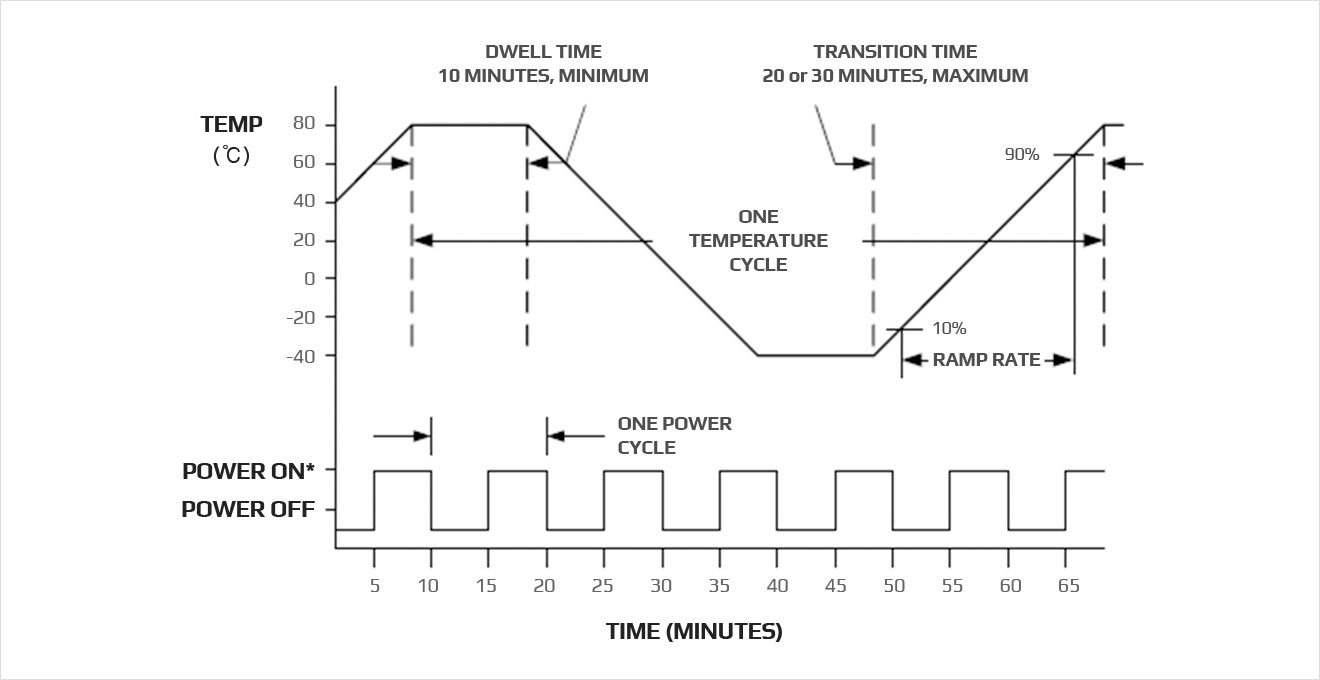

DATA EXAMPLE
고온 저온 유지시간은 10분, 온도변화는 20~30분 이내, 최고 최저온도는 제품사용온도에 따라 설정.
기술 적용 사례
관련 시험 규격
- JESD22-A105
