HALT
장비소개Highly Accelerated Life Test
Highly Accelerated Life Test
HALT(초 가속 수명시험)는 매우 짧은 시간(3~5일) 동안 다양한 스트레스를 통해 고장을 유발시키고 원인 분석 및 개선 절차의 반복을 통해 신뢰성을 향상시키는 방법입니다.이는 제품 개발 단계에서 빠른 시간 내 취약점을 발견하는데 유용합니다.
기술 소개
사용 조건보다 가혹한 스트레스로 시험하여 고장을 가속하는 신뢰성 평가
대표적인 HALT 시험 방법
기술적용-

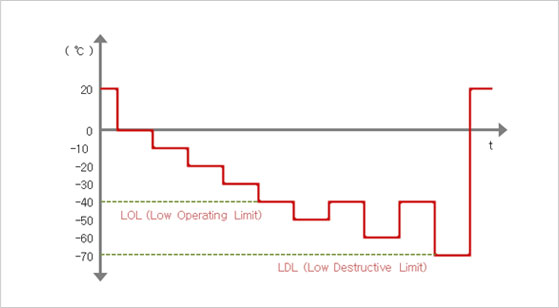

01저온 스텝 스트레스
Low Temperature Step Stress저온 환경에서의 제품의 취약점 분석
단계적으로 온도를 하강시키면서 제품의 저온 동작 한계(LOL) 및 저온 파괴 한계 (LDL)을 확인할 수 있는 방법
-
02고온 스텝 스트레스
High Temperature Step Stress고온 환경에서의 제품의 취약점 분석
단계적으로 온도를 상승시키면서 제품의 고온 동작 한계 (UOL) 및 고온 파괴 한계 (UD)를 확인할 수 있는 방법
-

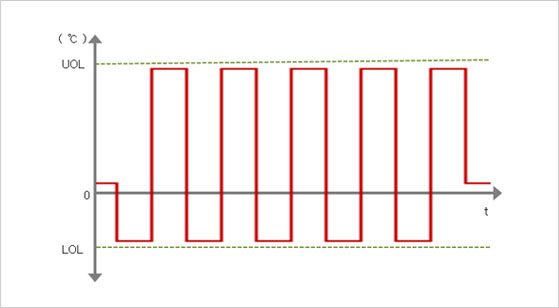

03급속 온도변화 스트레스
Rapid Theetmal Transilion저온/고온의 급격한 변화 환경에서의 취약점 분석
상/하한 동작 마진 내에서 고온과 저온을 번갈아 가는 환경을 통해 부품 내/외 열팽창 계수 차이에 의해 발생할 수 있는 고장을 분류
-

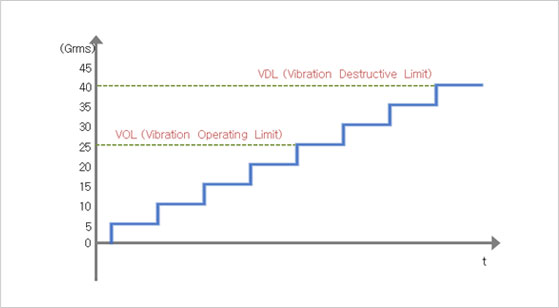

04진동 스텝 스트레스
Vitration Step Stress진동 환경에서의 제품의 취약점 분석
6축 자유 진동을 통해 부품 간 결합 및 내부 취약성을 평가하며 진동 동작 한계(VOL) 및 진동 파괴 한계(VDL)을 확인하는 방법
-

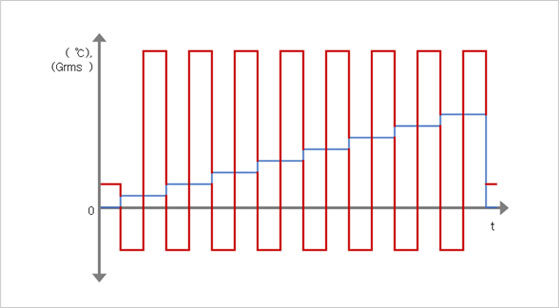

05복합 환경 스트레스
열 충격과 진동이 동시에 인가되는 복합 환경에서의 취약점 분석
단일 스트레스(온도, 진동 등)에 의해
검출되지 않은 잠재적인 고장 여부를 확인
단!!, HALT는 정형화된 시험 방법이 아닙니다.
다양한 스트레스의 적용을 통해 해당 제품에서 고장을 발견할 수 있는 최적의 스트레스 환경을 찾아 내야 합니다.

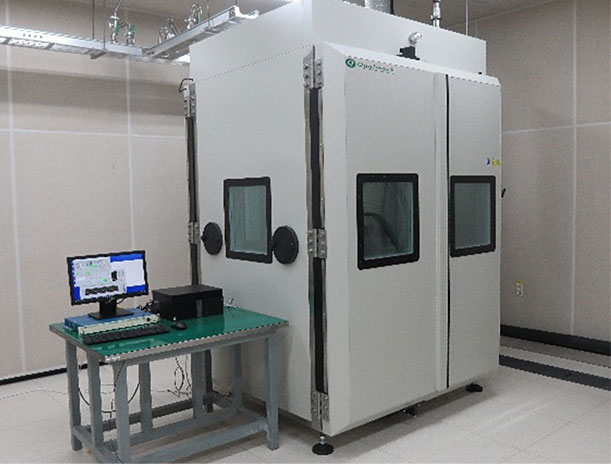

장비
-
- 용도/ USE
사용 조건보다 가혹한 스트레스로 시험하여 고장을 가속하는 신뢰성 평가
-
- 장비 사양
-
System Name : HALT
System Model : Typhoon 4.0
Temp Range : -100 ℃ ~ 200 ℃
Vibration Range : 50 Grms, 5,000 Hz
Ramp rate : 최대 60℃ /
min (85 ℃ ~ -65 ℃)Vibration Table : 1219 x 1219
Vibration Table Product Capacity : 282 kg
Vendor : Qualmark
장비소개
자동차용 전기전자 Unit 또는 시스템에 대한 가속스트레스시험을 수행하여 제품의 신뢰성을 향상시키기 위한 시험 기준으로 사용하며 개발중인 제품에 대하여 더욱 견고하고 신속한 품질 및 신뢰성 결과를 확보하는데 있다.
-
01.
제품 규격 내에서의 시스템 안정성 확인
-
02.
제품의 설계 마진 확인
-
03.
온도, 진동 등 외부 환경 스트레스에 대한 제품의 성능 및 특성 평가
-
04.
전원전압 변동, 부하 등 환경 이외의 스트레스에 대한 제품의 성능 및 특성 평가
-
05.
취약 부분 조기 검출 및 개선을 통한 품질 및 신뢰성 조기 검증 및 향상
시험 절차 [적용 규격 : ES90000-05]
- 저온스텝스트레스 시험
- 저온스텝스트레스 시험은 제품의 하한작동한계(LOL) 및 하한파괴한계(LDL)를 검출하고 저온스트레스의 각 수준에 대하여
제품의 이상현상 및 특성변화 등을 검출하여 개선함을 목적으로 한다

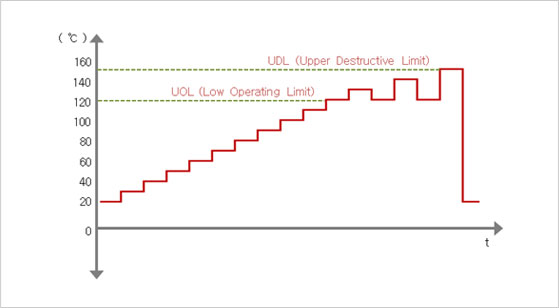

- 고온스텝스트레스 시험
- 고온스텝스트레스 시험은 제품의 상한작동한계(UOL) 및 상한파괴한계(UDL)를 검출하고 고온스트레스의
각 수준에 대하여 제품의 이상현상 및 특성변화 등을 검출하여 개선함을 목적으로 한다
- 급속온도변화 시험
- 증폭기의 최대 선형 출력 1dB 이득 압축 지점과 Saturated Power인 P3dB를 자동 제어 프로그램을 통해 보다 정확하게 측정해 드립니다.
- Noise Figure
- 잡음지수(NF)는 어떤 시스템이나 회로 블록을 신호가 지나면서 얼마나 잡음이 추가되었는지를 나타내는 지표입니다. 고성능 계측기를 사용하여 더욱 정확한 테스트를 지원합니다.

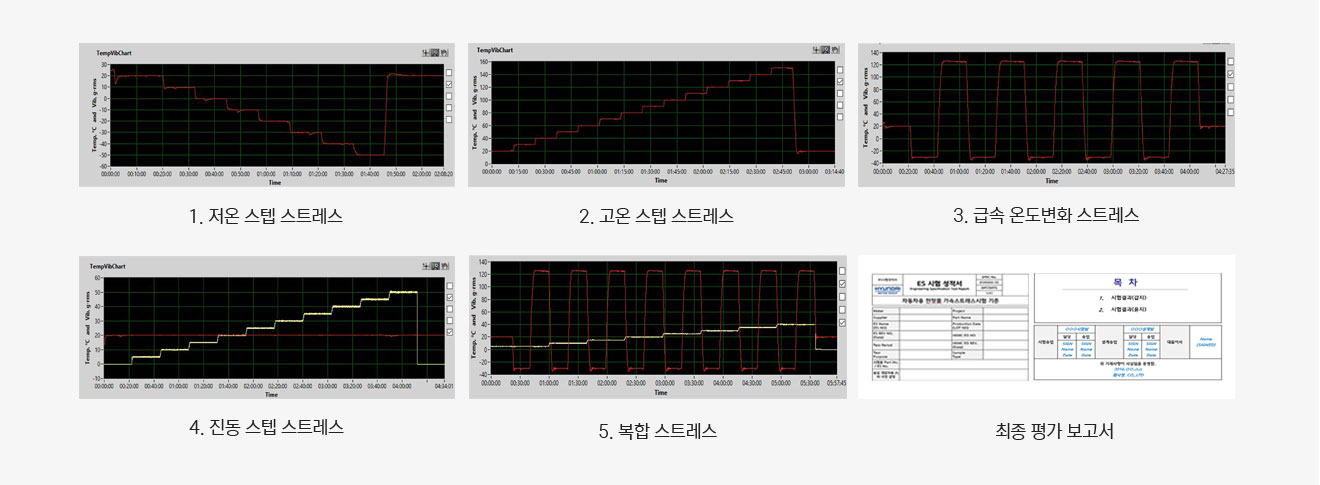

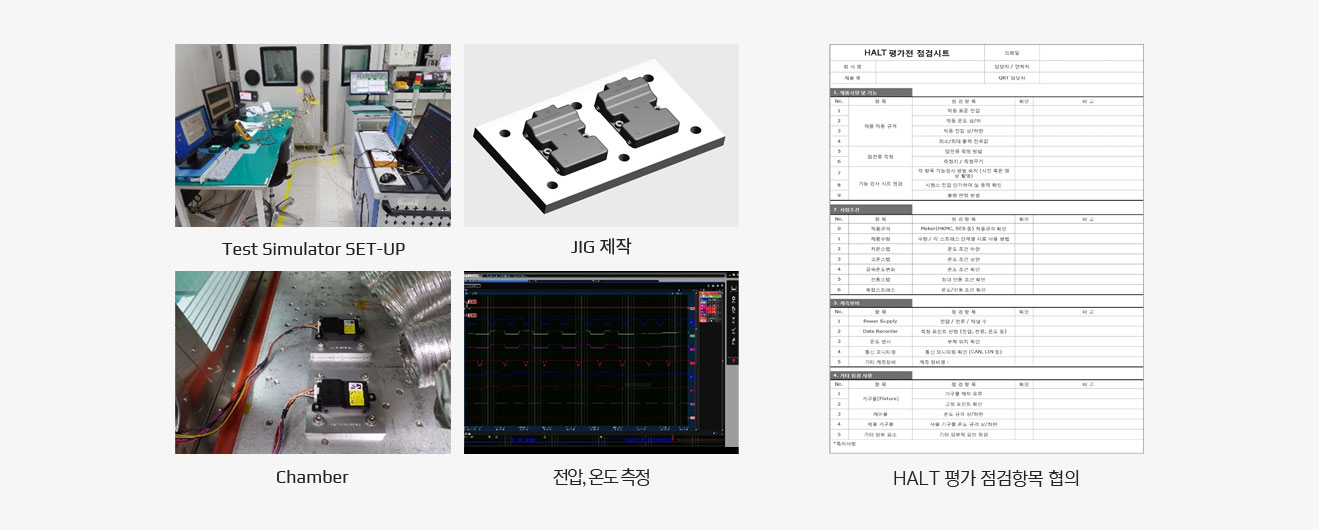

HALT 평가 절차
별첨SET-UP
평가
HALT 평가 사례
별첨

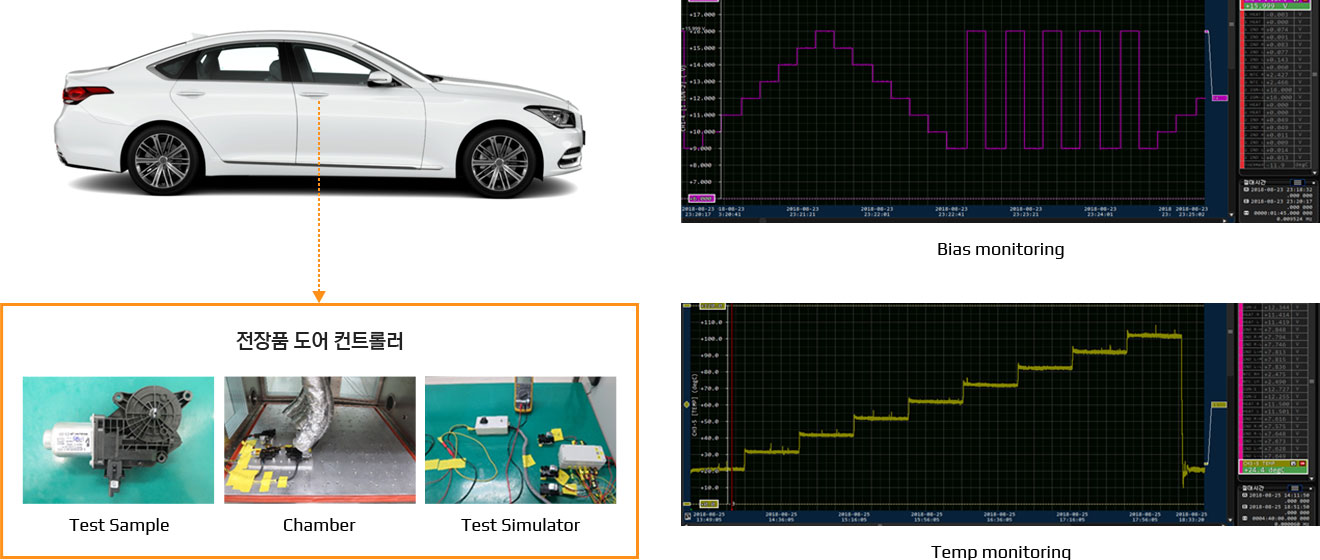

전장품 도어 컨트롤러

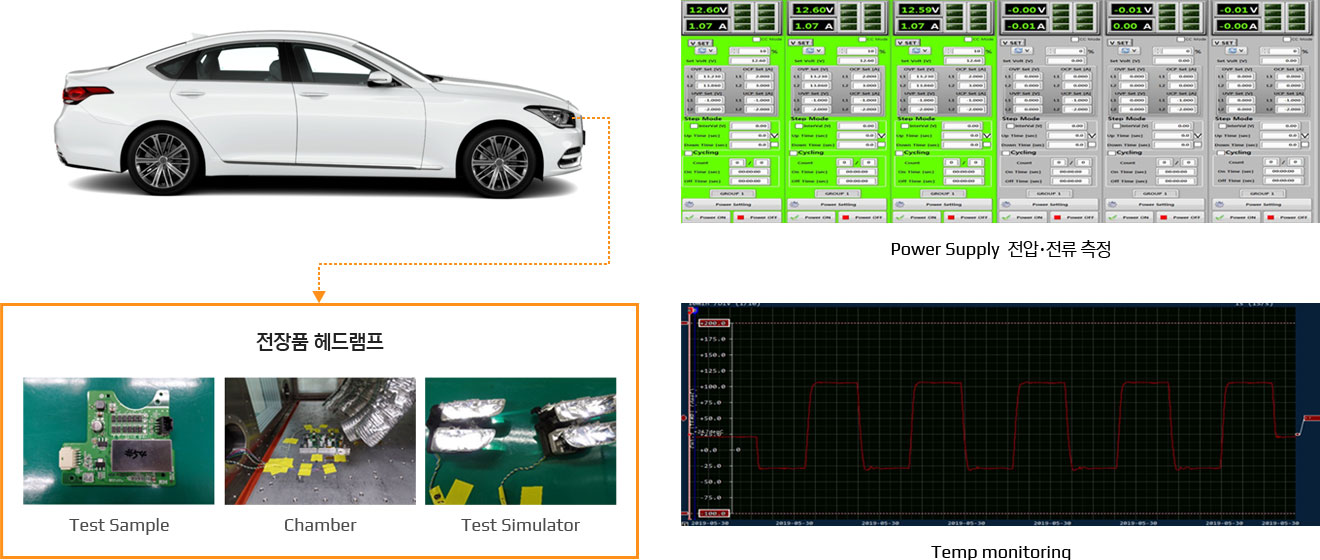

전장품 헤드램프

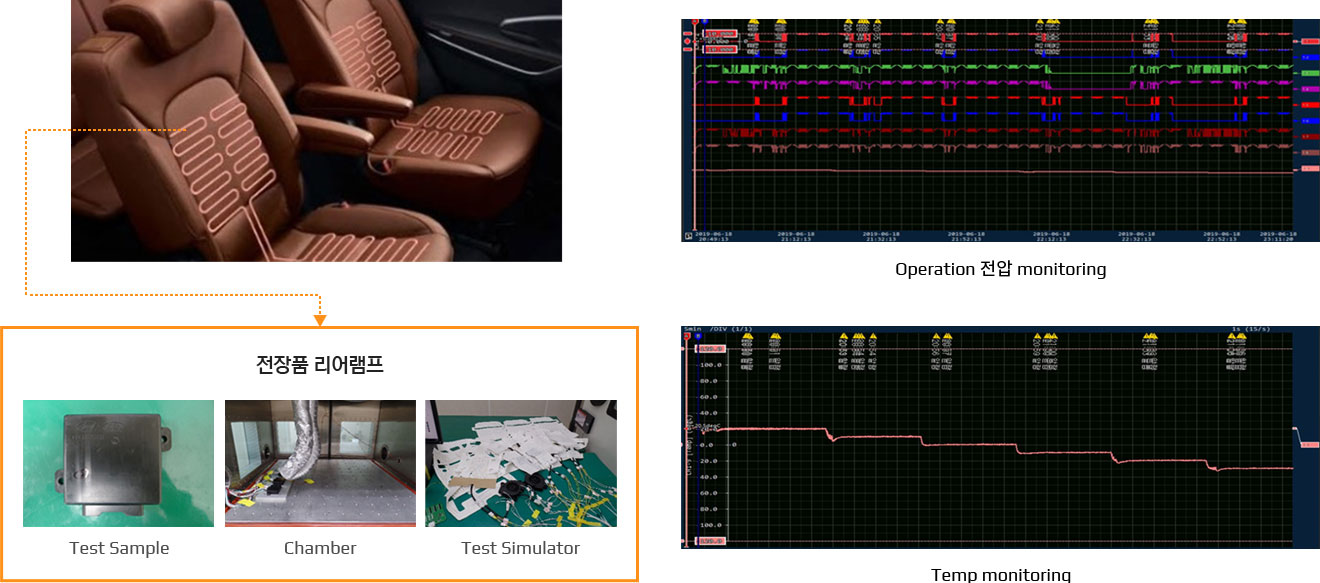

전장품 리어램프
전장품 열선시트

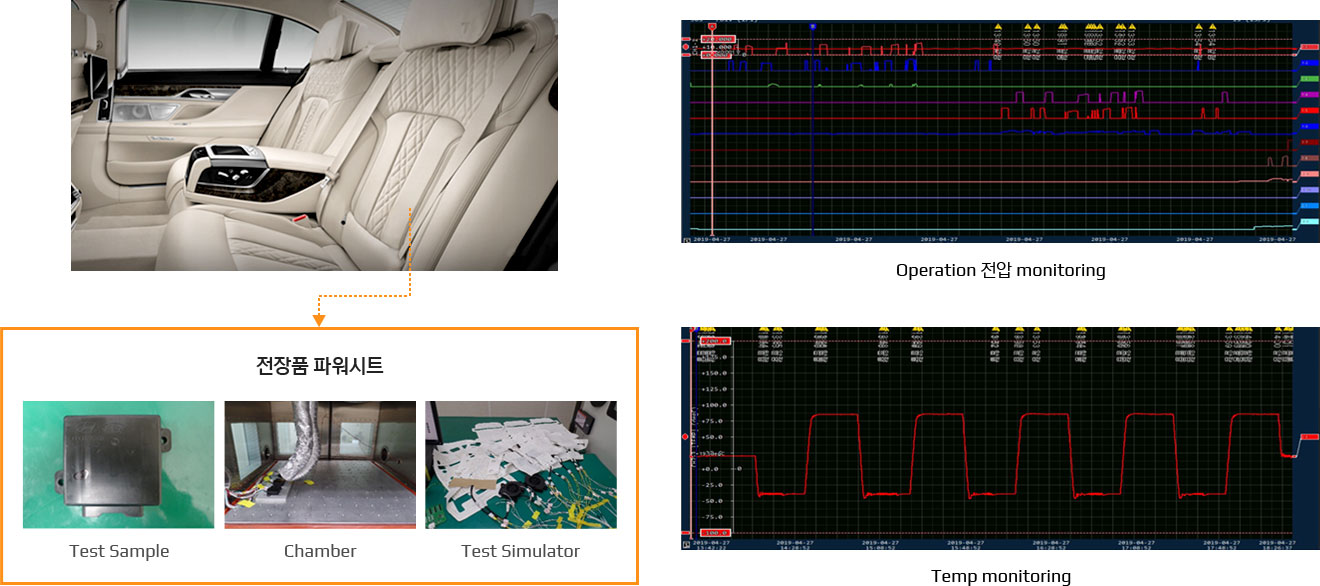

전장품 파워시트

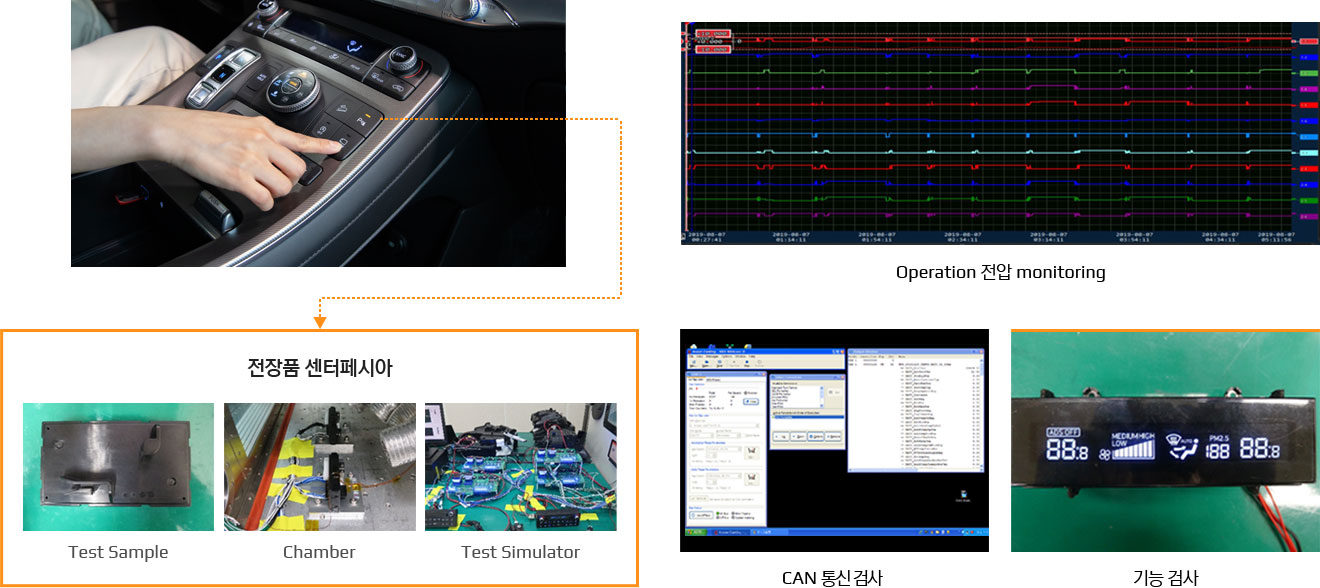

전장품 센터페시아

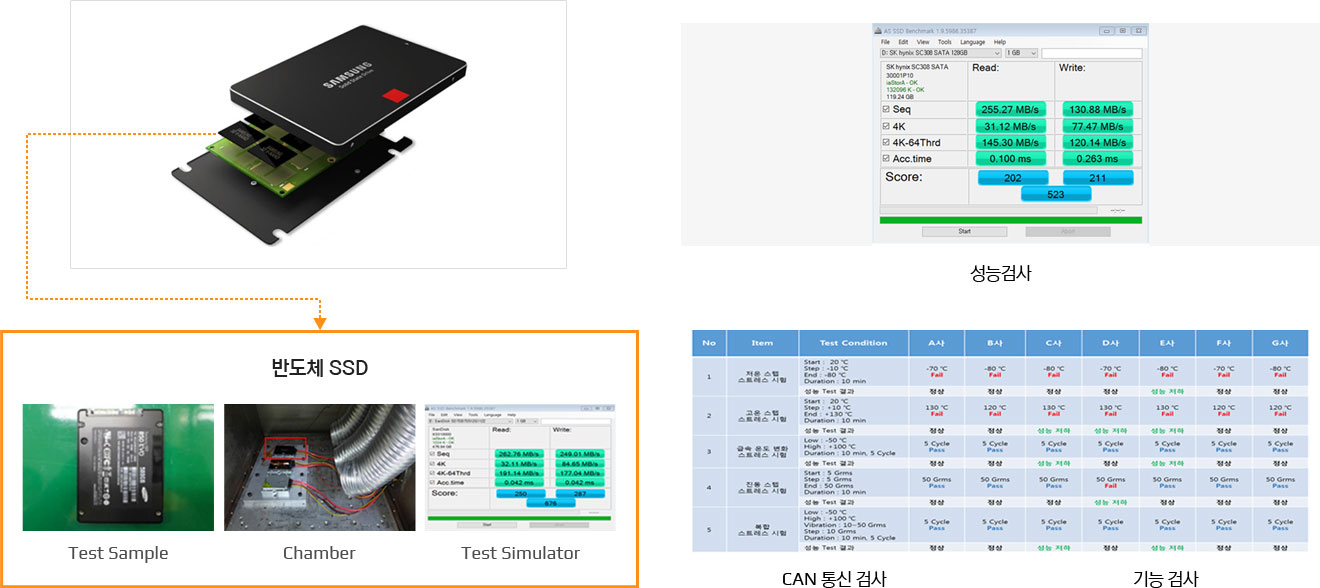

반도체 SSD
