IV Curve Measurement

장비소개

IV 특성 곡선 측정 시스템

시료의 전기적 특성을 측정하여 전기적 불량 모드를 분석하는데 사용하는 장비

기술 소개

Parameter Analyzer 장비는 시료의 전기적 특성을 측정하고 Open, Short, 그리고 High/Low Leakage 성 불량모드를 분석하는데 사용됩니다. 최대 전압 40V, 전류 100mA 까지 인가가 가능한 장비입니다. 특성 측정에서 결정된 전기적 불량모드에 따라 분석절차 및 사용될 분석장비가 설계되기 때문에 비파괴 및 파괴 분석을 진행하기 전 중요한 분석 항목입니다.

기술 적용

IC Discrete & Passive Component Curve Tracing, IV Curve Measurement

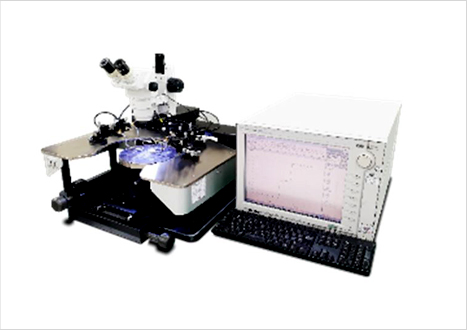

장비

제작사/ 모델명

KEYSIGHT / B1500A
장비 사양

Max. Input Voltage 40V

Max. Input Current 100mA

Measure Resolution 0.5uV, 10fA

Measure Accuracy 0.01% + 120uV, 0.1% + 200fA

Source Resolution 25uV, 50fA

Source Accuracy 0.018% + 150uV, 0.1% + 300fA

기술적용사례

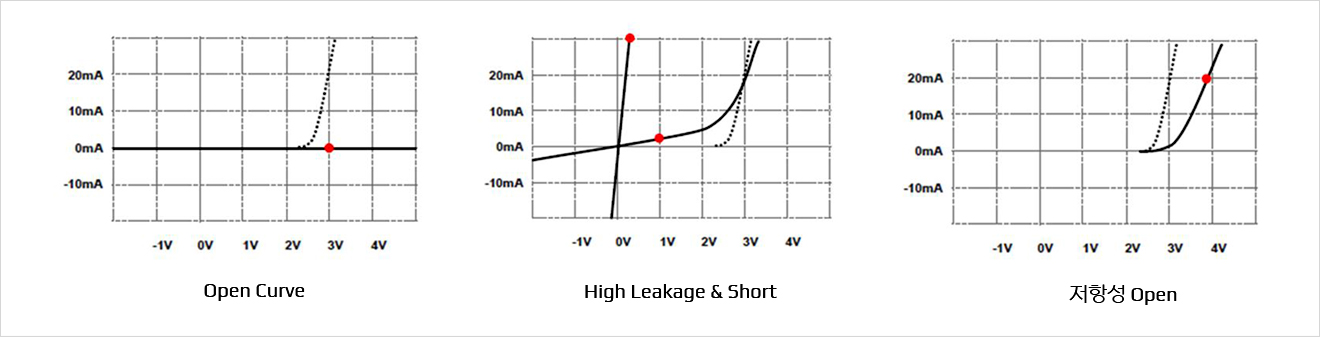

Electrical Failure Mode

IV Curve Measurement for Failure Analysis

Contact Point

담당자

DMA Team (FA Lab.)

• TEL.: 010-6400-8094

• E-mail.: ec.fa@qrtkr.com
