Mechanical Shock Test
장비소개기계적 충격 시험 장비
LAB/ SD-10 , Lansmont/ 23D, LABTON/ G-HSKT30
충격 시험(Shock test)은 제조, 운송, 사용 중 발생하는 충격을 모사하는 시험.
기술 소개
충격시험은 시료가 직접 부딪히지 않지만 순간적으로 가속도를 변화시켜 스트레스를 가합니다. 에를 들어, 도어를 열고 닫을 때 발생하는 충격파가 도어내부에 장착된 부품들에 전달되는데, 이때 순가적으로 발생하는 가속도를 Mechanical Shock으로 분류합니다. 충격은 특히 휴대용 전자부품의 신뢰성 평가에 중요한 정보를 제공하며, 충격이 발생하는 상황과 메커니즘에 따라서 충격파형의 형태와 Peak Acceleration을 조정합니다.
기술 적용
충격시험에 의한 접합부 Open 불량은 무연솔더 적용 이후 필수평가항목으로 자리잡았고, 진동, 고온고습, 전원온도사이클, 반복 구부림시험과 함께 Solder joint reliability 평가 시험으로 활용되고 있습니다.

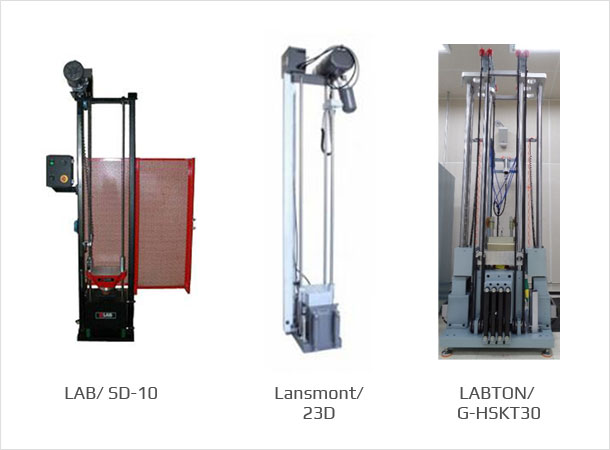

장비
기계적 충격 시험 장비 (Mechanical Shock Test)
-
- 검사 장비
Dip and Look, Wetting balance 시험 장비
-
- 제작사/ 모델명
-
LAB/ SD-10
Lansmont/ 23D
LABTON/ G-HSKT30
-
- 용도/ USE
-
충격 시험(Shock test)은 제조, 운송, 사용 중 발생하는 충격을 모사하는 시험.
-
- 장비 사양
-
LAB/SD-10 : 최대 가속도 – 3,500 G
Lansmont/ 23D : 최대 가속도 – 10,000 G
LABTON/ G-HSKT30 : 최대 가속도 – 30,000 G
시험소개
충격시험은 시료가 직접 부딪히지 않지만 순간적으로 가속도를 변화시켜 스트레스를 가합니다. 에를 들어, 도어를 열고 닫을 때 발생하는 충격파가 도어내부에 장착된 부 품들에 전달되는데, 이때 순가적으로 발생하는 가속도를 Mechanical Shock으로 분류합니다. 충격은 특히 휴대용 전자부품의 신뢰성 평가에 중요한 정보를 제공하며, 충격이 발생하는 상황과 메커니즘에 따라서 충격파형의 형태와 Peak Acceleration을 조정합니다. 충격시험에 의한 접합부 Open 불량은 무연솔더 적용 이후 필수평가항목으로 자리잡았고, 진동, 고온고습, 전원온도사이클, 반복 구부림시험과 함께 Solder joint reliability 평가 시험으로 활용되고 있습니다.

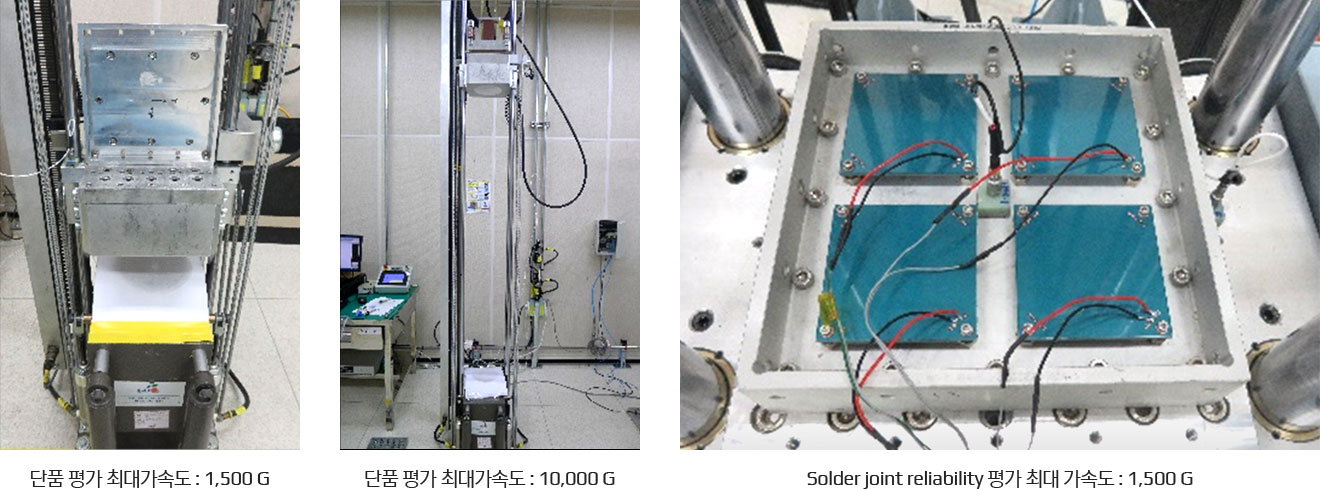

DATA EXAMPLE
기술 적용 사례
관련 시험 규격
- JESD22-B110
- JESD22-B111
- AEC-Q100
- AEC-Q101
- AEC-Q102
- AEC-Q200
- MIL-STD-883 Method 2002.5
