시스템 구성

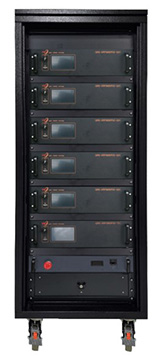

동적 가속 시스템 (DAS)

• 40CH, 19인치 랙 탑재 (31U)
• RF 생성 유닛 5대
• RF 검출 유닛 1대
• 전력 공급 유닛 1대
• 캐비닛 전력 : 220 Vac, 30 A, 50/60 Hz
• 캐비닛 크기 : 600(W)ⅹ900(D)ⅹ1650(H) mm
• 캐비닛 무게 : 220 kg
• 동작 환경 온도 : +10~+40 °C
• 테스트 환경 : 일반 연구실

RF 발생 유닛 (RGU 5 Units)

• 8CH, 19인치 랙 탑재 (3U)
• RF 주파수 범위 :Sub-6 0.6~6.0 GHz, mmWave 27~32 GHz
• RF 출력 전력 : Up to +33 dBm
• 동적 동작 범위 : 25 dB
• RF 고조파 : ≤-25 dBc
• RF 모드 : CW-모드, Pulsed-모드 (옵션)

RF 검출 유닛 (RDU 1 Unit)

• 40CH, 19인치 랙 탑재 (3U)
• RF 입력 검출 크기 : Up to +43 dBm
• 검출 범위 : 30 dB
• 검출 정확성 : ±0.3 dB

전력 공급 유닛

• 공급 전력 : 220 Vac, 30 A, 50/60 Hz
• 최대 전력 : 6 kW

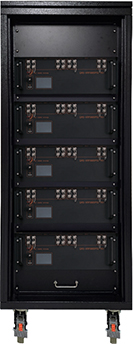

정적 가속 시스템

• 40CH, 19인치 랙 탑재 (31U)
• 정적 가속 유닛 5대
• 스마트시험고정부 40대
• 캐비닛 전력 공급 : 220 Vac, 30 A, 50/60 Hz
• 캐비닛 크기 : 600(W)ⅹ900(D)ⅹ1650(H) mm
• 캐비닛 무게 : 180 kg
• 동작 환경 온도 : +10~+40 °C
• 테스트 환경 : 일반 연구실

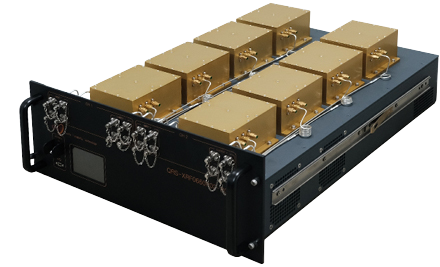

정적 가속 유닛 (5 Units)

• 8CH, 19인치 랙 탑재 (4U)
• 온도 스트레스 : Up to +200 °C
• DUT별 열전대 (Thermocouple)
• 전류 감시 : Up to 2.0 A
• DUT별 5CH-바이어스 공급:
  - Bias 1 (3CH) : Up to +28 V @ 1.0 A
  - Bias 2 (1CH): Up to +50 V @ 2.0 A
  - Bias 3 (1CH): -10 V @ 0.1 A
• DUT별 공급 전력 : Up to 100 W

스마트 시험 고정부 (STF)

• 소자 별 맞춤형 RFIC/MMIC(RFFE, PAM), 단일 수동 소자(Filter, Coupler, Divider), 단일 능동 소자(Amplifier, LNA)
• 내부 일체형 히터
• 히터 동작 공급 전력 : 220 Vac
• RF 출력 : Up to 125 W (RF CW 출력 전력)
• DC 전력: Up to 400 W (5 DC 바이어스 연결 시)
• 크기 : 120(W)ⅹ115(D)ⅹ64(H) mm
• 무게 : 1 kg (2.2 lb) 이하

장비 운영 소프트웨어 (Q-map)

• DUT별 가속 스트레스 셋업 및 조정: 온도, RF 신호, 전압
• 실시간 모니터링: 온도, RF 입출력, 전류, 전압
• DUT 기준 RF 입출력 자동 보정

수명 추정 소프트웨어 (Semega)

• 열화 경향 분류
• DUT별 고장 시간 자동 산출
• 신뢰성 데이터의 확률분포분석: 대수 정규 분포, 와이블 분포, 지수 분포 등.
• 가속 수명 시험 분석 자료: 활성화 에너지, 가속 계수, 사용자 조건 수명 추정
