3D CT

장비소개

3차원 X선 비파괴검사장치

3 Dimensional Computerized Tomography

시료에 X선을 투과시켜 비파괴적으로 시료 내부를 검사하며 3차원 형태로의 정보를 얻어 2D X-ray보다 정밀하게 분석할 수 있는 장비

기술 소개

기존에 시료 내부를 검사하는 장비로 널리 사용되어 온 2D X-ray 촬영 이미지에서는 이미지 중첩의 문제로 내부 결함에 대한 정확한 해석이 어려운 단점이 있습니다. 이런 단점이 보완된 장비가 3D CT 장비입니다. 2D X-ray에서 단 하나의 이미지를 얻어 2차원 정보를 얻었다면 3DCT에서는 이러한 사진이 수백 수천 장이 합쳐진 3차원 형태로의 정보를 얻어 data를 해석하게 됩니다. 따라서 원하는 축을 기준으로 내부의 정보를 다양한 각도와 깊이에서 얻을 수 있을 뿐 아니라 동영상 이미지 구현까지 가능하여 제품 및 재료 내부 상태에 대한 분석에 점점 더 많이 활용되고 있습니다.

기술 적용

Non-destructive analysis, Bench mark, Structure analysis , Design Verification, Size Measurement

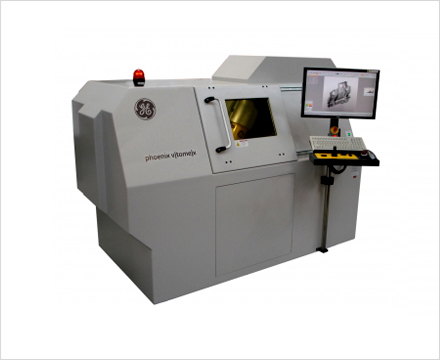

장비

제작사/ 모델명

GE / v|tome|x s 240

	3D CT
	Micro CT	Nano CT (Nano focus tube)
Tube Voltage	240 kV	180 kV
Tube Power (W)	320 W	20 W
Focal Spot Size	7 µm	0.8 µm
Detectability	1 µm	0.2 µm
Sample Loading Size	260 ㎜Φ ×420 ㎜	260 ㎜Φ ×420 ㎜

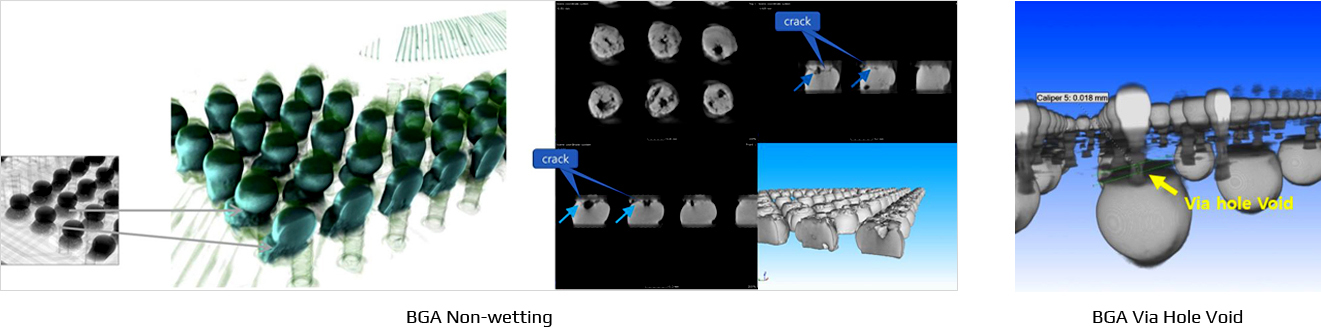

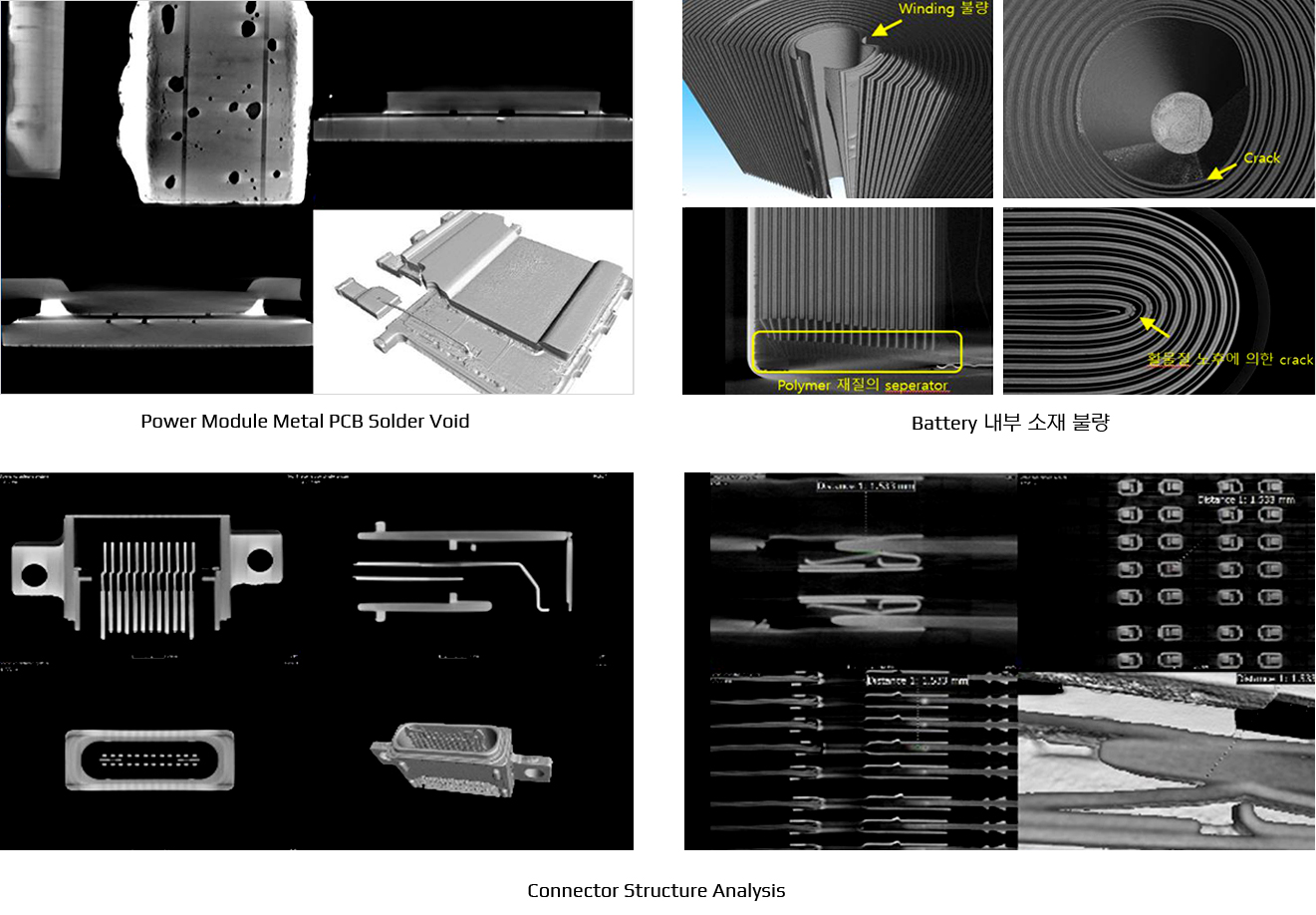

기술적용사례

Contact Point

담당자

DMA Team (FA Lab.)

• TEL.: 010-6400-8094

• E-mail.: ec.fa@qrtkr.com
