시스템 구성
-
메인 제어 모듈
-
SEE Test and Analysis에 최적화된 FPGA 기반 컨트롤러를 사용하여
고속 디지털 제어 및 데이터 라인을 생성합니다. 메인 모듈은 다양한 방사선 평가 알고리즘에 대한 평가 생성 및 결과 비교에 최적화되어 있습니다.주요 특징
- I/0 디지털 라인: 240 Pint
- I/0 디지털 전압: 1.1V to 5V 변경 지원
- 모듈 통신 버스 : Ethernet
- 적용 분야: 메모리 (DRAM, SRAM, NAND), SoC
-
SSD 기능 모듈 (SSD 전용 평가 모듈)
-
CPU 기반 컨트롤러이며 NVME SSD 제품의 방사선 평가를 수행합니다.
주요 특징
- NVME 지원 포트: 1ea
- NVME 전압: 3.0V ~ 3.5V 변경 가능, 12V 지원
- 모듈 통신 버스 : Ethernet
- 적용 분야 : M.2, U, 2E.1 SSD
-
전력 반도체 기능 모듈 (전력 반도체 전용 평가 모듈)
-
FPGA 기반 컨트롤러를 사용하며 전력 반도체 gate, drain end의 실시간 미세 전류 측정 및 전력 반도체기능 동작을 위한 통신 프로토콜을 제공합니다.
주요 특징
- 모듈 통신 버스 : Ethernet
- 적용분야 : Power Diode, Power MOSFET, IGBT
-

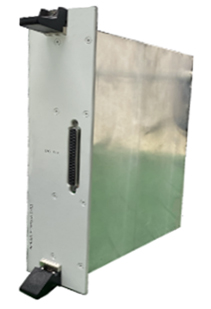

DC 전원 공급 모듈(다기능 전원 공급 모듈)
-
프로그래밍 가능한 전원 공급 시스템을 적용하며,안정적인 전원 공급 및 DUT의 전압 조절 기능을 제공합니다. 전압 및 전류 측정을 수행하고 여러 전원 출력 채널을 제어합니다.
주요 특징
- 전압 제어 채널 : 2 CH (PPS당 6개 출력 채널로 분배)
- 전압 출력 채널 : 12 CH
- 전압 범위 : 0~28V 변경 가능
- 모듈 통신 버스 : Ethernet
-

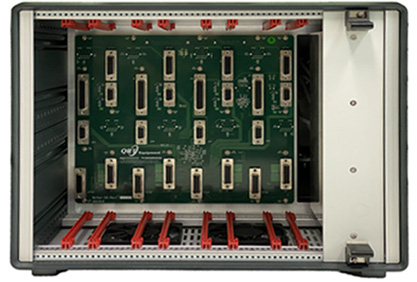

QRS SEE 샤시
-
시스템의 백플레인으로, 모듈의 전원 제어 및 관리, 시스템의 냉각 장치 그리고 모듈의 통신 버스(Ethernet)를 지원합니다. 옵션 선택으로 여러 개의 슬롯이 샤시에서 제공될 수 있습니다.
주요 특징
- 모듈 통신 버스 : Ethernet
- 다기능 전원 공급 모듈 Slot : 4ea
- 디지털 입/출력 모듈 Slot : 4ea
-
제어 시스템
-
전반적인 시스템 제어, 관리 및 모니터링은 원격으로 수행되며 시스템은 평가 중에 실시간으로 출력 데이터를 관리합니다. 정확하고 효과적인 결과를 위해 소프트에러 데이터 분석을 위한 맞춤형 분석 도구를 제공합니다.
주요 특징
- 유형 : 메인 GUI, 각종 분석 Tool, Vector/평가 프로그램 SDK
-
Dosimetry
-
- 가속 방사선 평가 중에는 빔 플럭스의 정밀한 측정이 필수적입니다.
- Dpsimetry 솔루션은 DUT의 본질적인 SER를 추출하기 위한 고급 알고리즘을 가지고 있습니다.
- 보정된 DUT는 매우 정확한 SER 평가 및 분석을 위한 Golden Reference로 사용됩니다.
- Dosimetry 보드는 정밀한 빔 프로파일 측정을 수행할 수 있습니다.
- Dosimetry 보드를 사용하면 방사선 평가의 새로운 장을 열 수 있고, 정확도는 비할 곳이 없습니다.
-
동작 소프트웨어
-
- 원격 평가 흐름 및 실행 관리 시스템
- 각 평가 조건에 대한 평가 알고리즘 실행
- 전압, 전류, 온도의 실시간 제어 및 모니터
- 평가 빔 플럭스의 실시간 모니터링
- 평가 결과 및 상태 로깅 실시간 처리
-
소프트에러 데이터 분석 시스템
-
- 표준 기반 평가 데이터 분석 및 인증 보고서 생성
- 이벤트 비트맵 구축 및 정확성 및 일관성을 위한 다양한 통계 분석 수행
- 고급 분석의 경우, 빔 프로파일 데이터, 취약점, 방사선 유도 매개변수 저하, 다양한 빔 및 기준 DUT와의 상관 계수가 포함됩니다.
